產品介紹

    華天高壓無功補償裝置HTVQ適用于35～220kV變電站6kV、10kV或35kV的電網中。裝置根據母線電壓的高低和無功功率的需求狀況，通過對變壓器有載調壓分接頭的自動調節和并聯電容器組的自動跟蹤投切，實現對變電站電壓和無功的綜合控制，保證供電電壓質量和功率因數達到期望要求，從而達到降低電能損耗，減少電壓波動，提高設備利用率的目的。

  產品結構

華天高壓無功補償裝置HTVQ由電壓無功綜合控制器、電容器微機保護單元、高壓真空接觸器(斷路器)、放電線圈、氧化鋅避雷器、串聯電抗器和電容器等組成。

華天高壓無功補償裝置HTVQ把每組的高壓真空接觸器(斷路器)、避雷器、隔離開關、放電線圈、電抗器以及電容器集中放置在一個柜體內，每臺均為獨立單元，可以獨立的進行投切控制及保護。每組電容器放置在一個分體柜內，一旦出現故障，不會對其它部件造成影響。

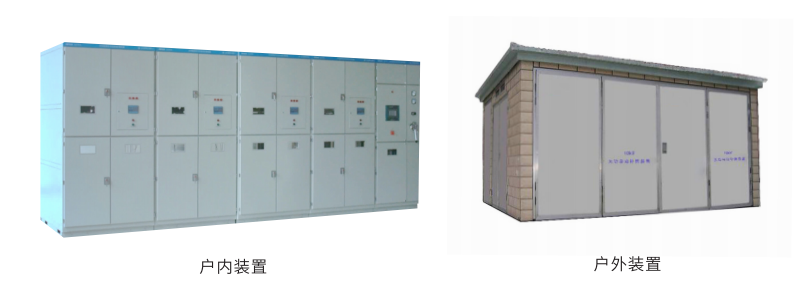

戶外型裝置把整套裝置安裝在一個戶外箱體內(外殼隔熱、強冷散熱),適用于戶外變電站、箱式變電站及無電容室的戶內變電站。

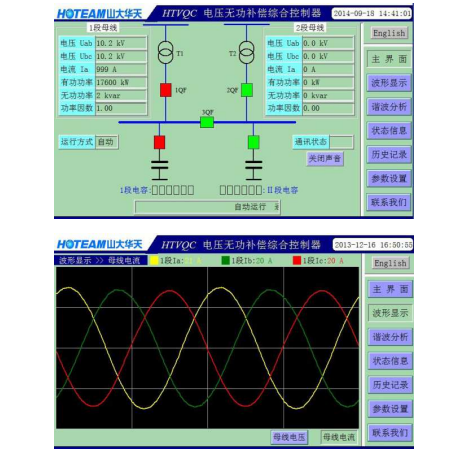

HTVQC電壓無功補償綜合控制器運行界面圖

    性能特點

   · 裝置可同時控制2段母線上的各6組電容器組補償和2臺主變有載調壓；

   · 根據電壓、無功、功率因數自動投切電容器組和調節變壓器有載調壓分接頭，使功率因數和電壓達到期望要求；

   · 通過運動、自動控制方式，可選擇四種工作方式；

   · 自動識別并顯示調壓開關檔位信息，具有拒動、滑檔、調檔反向報警閉鎖等保護功能；

   · 可實時顯示主變低壓側電壓、電流、功率因數及電容器投切狀態等；

   · 根據補償容量靈活分組，等容最多可分6組，循環投切，先投先切，保證同一電容器組在小于放電時間內不再次投入，不等容補償最多可分為6組，根據無功需求量靈活組合投切；

   · 針對負荷變化較大的場合(負荷存在驟變),專門設計了過補速切功能，適用于鋼廠、礦山等企業；

   · 具有RS485、RS432通訊接口，達到“四遙”功能，實現無人值守；

   · 裝置配置不同電抗率的電抗器，以限制合閘涌流和抑制高次諧波；

   · 統計功能：可統計調壓分接頭和電容器組開關的動作次數；

   · 報警功能：具有PT斷線、過/低電壓、主變過流、變壓器本體和有載調壓開關輕瓦斯報警保護功能；

   · 具有“軟件電子狗”和“硬件電路故障保護電路”,抗干擾能力強；

   · 有柜式、框架式、集合式三種安裝形式。

    技術參數

   · 工作電壓：AC220V或DC220V

   · 系統電壓：6kV、10kV、20kV、35kV

   · 最大容量：20000kvar

   · 安裝方式：戶內或戶外
