電氣火災監控系統可實時監測現場設備的溫度和剩余電流情況，并在被探測參數超過報警設定值時發出報警信號，實現對被監測設備的實時監控，防止電氣火災的發生。該系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控等特性。

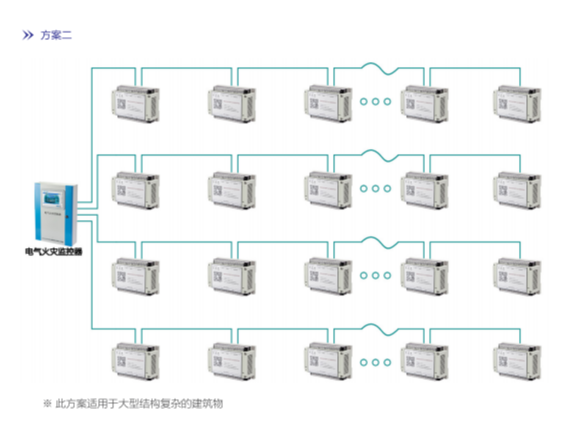

    該系統由電氣火災監控設備、探測器和傳感器組成。系統通過探測器對消防設備的用電線路進行實時監控，再由通訊總線上傳至電氣火災監控設備，通過監控設備顯示所監控設備的實時狀態，探測器主要監測設備供電的漏電流和溫度等信息，從而判斷設備是否存在漏電、發熱嚴重等異常情況并及時報警、記錄。

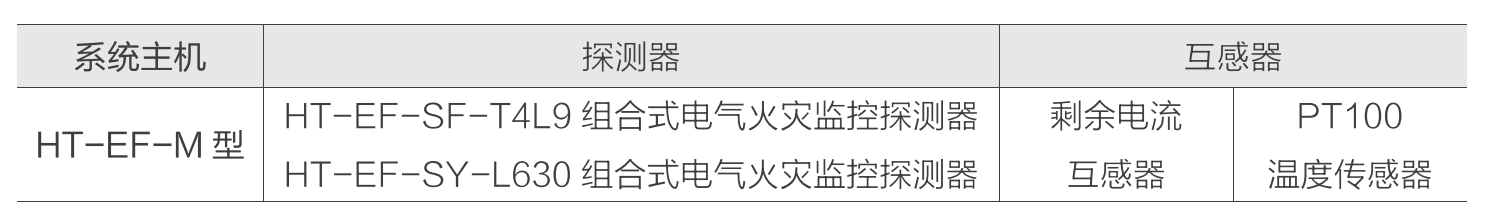

    設備及型號











    系統功能





    1.監控報警



    監控設備線路漏電流的大小；



    監控設備線路溫度；



    報警響應時間：≤2s；



    報警光信號：紅色LED指示燈常亮；



    報警聲信號：可手動消除；當再次有報警；信號輸入時，再次啟動。





    2.故障報警



    監控器與模塊(電壓/電流信號傳感器) 之間的連接線斷路、短路；



    監控器主電源欠壓(≤80%主電源電壓) 或過壓(≥110%主電源電壓);



    監控器與其分體電源間連接線斷路、短路 故障報警響應時間：≤2s;



    故障報警聲信號：手動消除；當再次有報 警信號輸入時，再次啟動；



    故障報警光信號：黃色 LED 指示燈常亮 故障期間，非故障回路的正常工作不受影響。









    連接檢查：通信線路及供電線路的斷路、短路、接地自檢；



    設備自檢：主機及探測器的功能自檢。





    5.報警記錄



    記錄1000條相關故障報警信息；



    報警類型：故障類型、發生時間、故障描述；



    報警事件查詢：直接通過監控主機進行查詢；



    報警記錄打印。







    6.操作分級



    日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄；



    監控操作級：可操作除針對系統本身的信息維護外的其他操作；



    系統管理級：可操作系統的任何一個功能模塊。







    電氣火災監控設備















    技術特點



    (1)采用嵌入式一體化觸摸屏，操作方便。



    (2)配有蓄電池，斷電后可持續供電4小時。



    (3)系統用戶權限分級，防止誤操作。



    (4)可與火災報警系統連接。



    (5)具有歷史事件記錄功能。



    (6)壁掛式安裝。

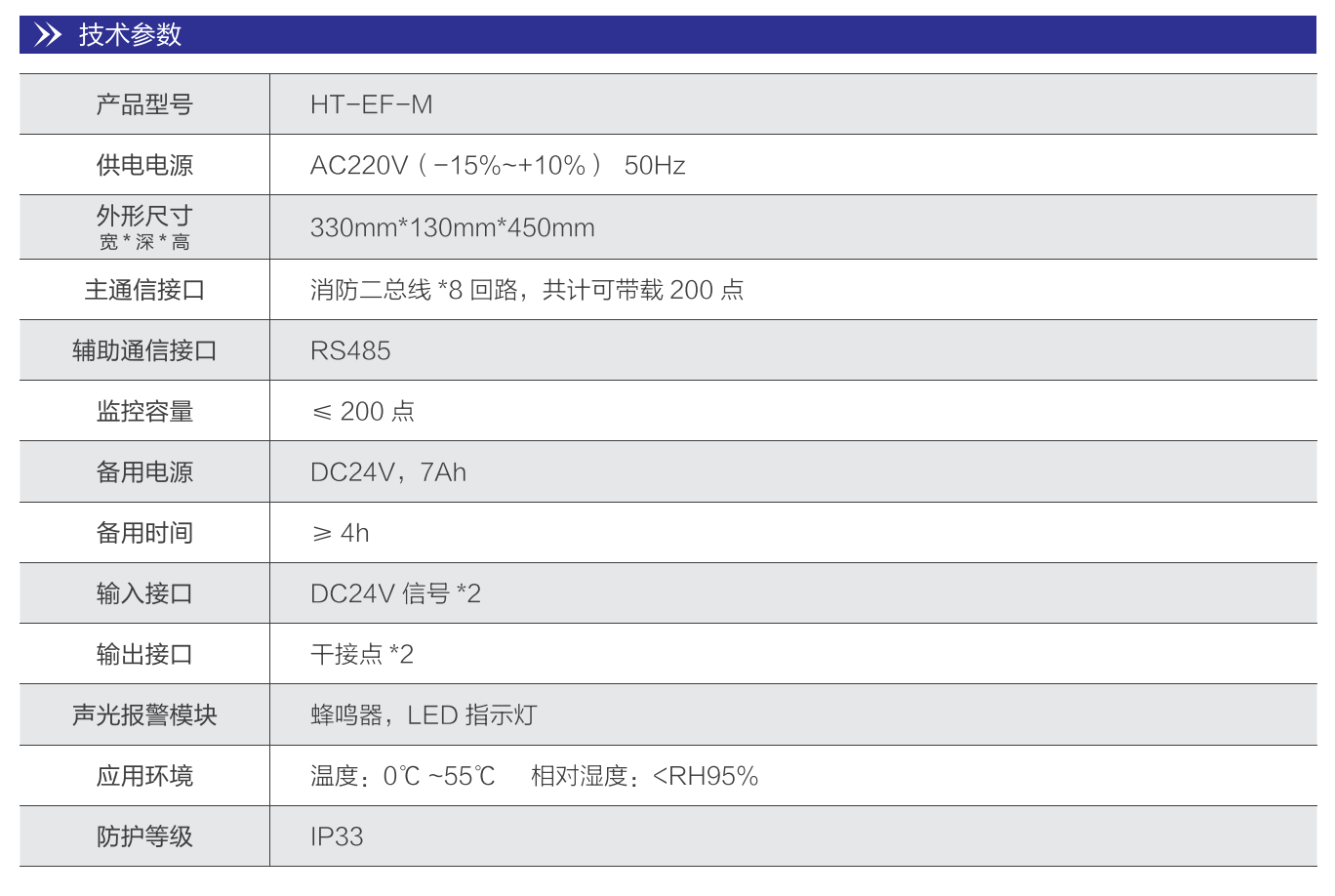

    技術參數

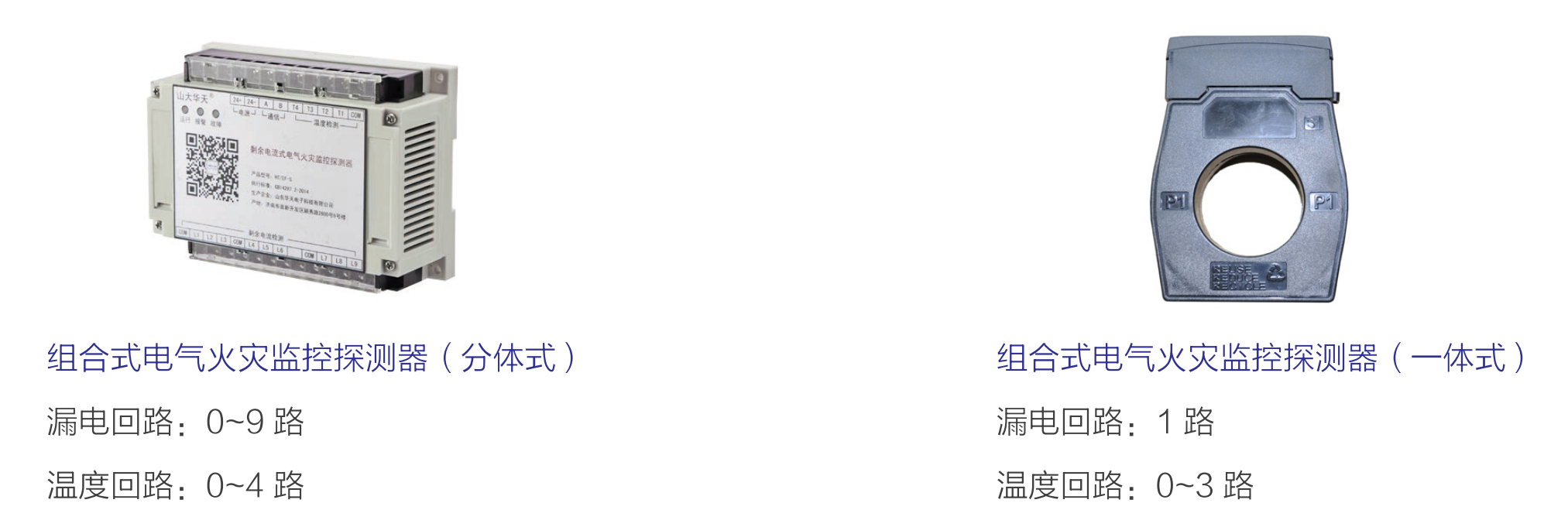

    電氣火災監控探測器





    技術特點



    (1)自由組合









    (2)報警功能



    溫度、漏電流超過閥值時報警





    (3)重要位置檢測



    測溫傳感器一般捆綁于配電系統的第二級開關上接線端處；當配電系統的第一級與第二級開關之間距離較短時，可粘貼于第一級開關下接線端處。因斷路器與電纜連接處接觸電阻最大，在線路過負荷狀態下，此處溫度最高為火災易發點。





    (4)參數設置



    可以設置地址、漏電流檢測數量、溫度檢測數量。



    通過監控器或上位機通信給探測器設置漏電流報警限定值300-1000mA、 超溫報警的限定值45-140℃,設定值可連續調節。

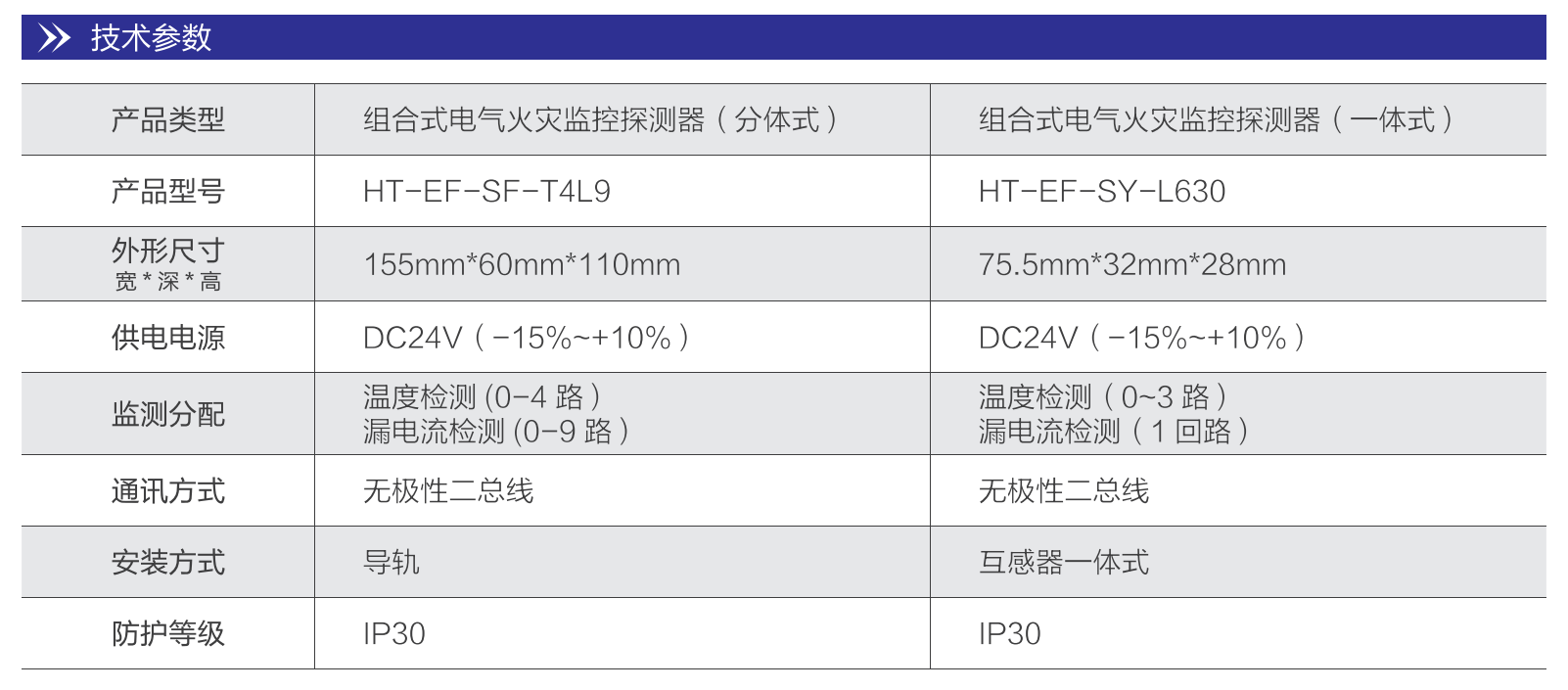

    技術參數

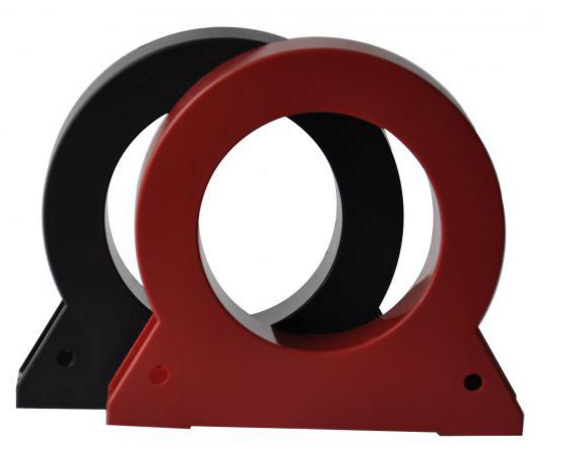

    剩余電流互感器













    基本參數



    工作頻率：50Hz-10kHz



    直徑范圍：30mm~200mm



    電流范圍：0~1500A



    阻燃等級： UL94  V-0



    介質強度：2500V/min



    絕緣電阻：1000M Ohms @500 Vdc



    沖擊電壓：5000V(1.2/50μs標準雷波)



    工作溫度： -12℃-+45℃



    貯存溫度： -20℃-+75℃







    PT100 溫度傳感器















    技術特點



    (1)體積小巧，安裝簡單。



    (2)熱響應時間少，反應靈敏。



    (3)防水防潮。







    基本參數



    溫度范圍：0~200℃，測量精度：0.3℃



    引線長度：100cm，引出線纜：二線制





    布線要求



    1.電氣火災監控系統的導線選擇、線路敷設、接地電阻，應與火災自動報警系統的要求相同。



    2.系統總線宜采用WDZN-RVS-2×線徑(與24V電源線同敷設時)或WDZN-RVSP-2×線徑(與220V線纜同敷設時)。



    3.傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1級以上的鋼性塑料管或封閉式線槽。



    4.與電力、照明合用豎井時，應與配電線路電纜分別布置在豎井的兩側。



    5.合用線槽時，不同電壓等級的線纜應有隔板分隔。



    6.宜采用紅藍或紅黑兩種不同顏色的導線，正極為紅色，負極為藍色或黑色。
